[SPW] SpaceWire 프로토콜 #3: RMAP (2) - Read/RMW

🚀 들어가며

RMAP의 웬만한 패킷 필드와 트랜잭션을 살펴보기에는 Write Command 만한 것이 없다. 하지만 그렇다고 나머지 트랜잭션을 뭉뚱그리고 넘어갈 수는 없는 법.

Read 및 Read-Modify-Write 명령어도 기본 골조는 같지만 세부 설정과 신경써야 할 부분이 다르다. 이번 포스트에서는 이 두 명령어를 다루어 보려 한다.

참고자료

• ECSS-E-ST-50-52C – SpaceWire – Remote memory access protocol (5 February 2010) (Web)
• ECSS-E-ST-50-52C – SpaceWire – Remote memory access protocol (5 February 2010) (PDF)

저작권 안내

본 포스트에 포함된 일부 이미지는 ECSS(European Cooperation for Space Standardization) 문서(ECSS-E-ST-50-52C 등)에서 발췌 캡처한 것이며, 해당 이미지의 저작권은 ESA/ECSS에 있습니다. 본 캡처는 비상업적 개인 기술 블로그에서의 학습 및 정보 공유 목적으로만 사용되었으며, 각 이미지 하단에 출처 문서를 표기하였습니다. 저작권 관련 문제가 있을 경우 알려주시면 즉시 수정 또는 삭제하겠습니다.

Copyright Notice

Some images in this post are captured excerpts from ECSS (European Cooperation for Space Standardization) documents (e.g., ECSS-E-ST-50-52C), and copyright for those images belongs to ESA/ECSS. These captures are used solely for non-commercial, educational purposes on a personal technical blog, with the source document noted below each image. If you have any copyright issues, please contact me and I will edit or remove the content promptly.

🔖 Read Command

Read Command는 거의 모든 필드가 Write Command와 구조가 같다. 단 읽기 액션이므로 Data 내용과 Data CRC는 포함되지 않았다.

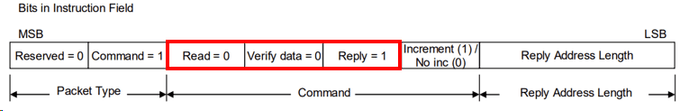

Read Command의 Instruction 필드에서 살펴볼 부분은 다음과 같다.

1. 비트 5는 Write=1, Read=0 이므로 0으로 고정된다.
2. Data CRC가 없으므로 Verify 비트는 0으로 고정된다.
3. 읽은 내용을 받아야 하므로 Reply(Acknowledge) 비트는 1로 고정된다.

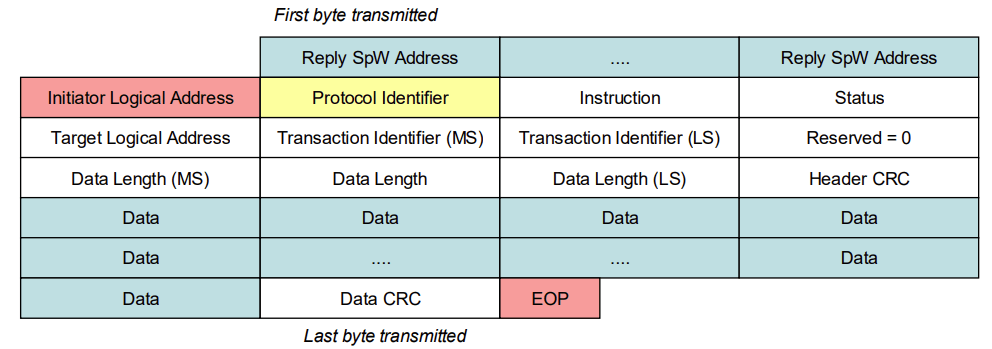

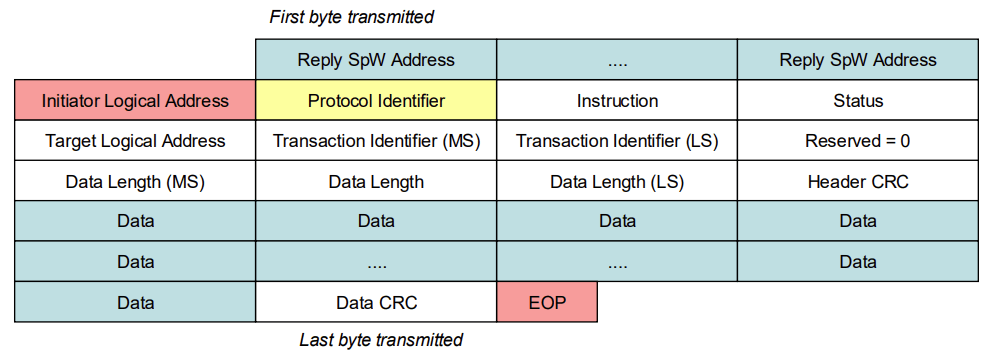

📥 Read Reply

반대로 Read Reply에 Data와 Data CRC가 포함되어 있다.

Reply 패킷이므로 Packet Type=00 이다.

🔮 Read-Modify-Write

Read-Modify-Write(RMW)는 지난 두 명령어와 다르게 대량의 데이터를 다룰 수 있는 것이 아닌, 레지스터의 원자적 접근을 위한 명령어이다.

여러 하드웨어가 같은 레지스터를 공유하는 경우, write로 레지스터를 덮어쓰면 그 사이에 다른 하드웨어가 바꿔놓은 비트를 날려버릴 수 있다. RMW는 비트 마스크를 사용하여 target 쪽에서 이 문제를 비트 단위로 처리할 수 있게 한다.

Data   [[1]] [0] [0] [0] [[1]] [[0]] [[0]] [0]
Mask   [[1]] [0] [0] [0] [[1]] [[1]] [[1]] [0] <- This has to be 1
Read   [[1]] [1] [1] [0] [[0]] [[0]] [[1]] [1]
Result [[1]] [1] [1] [0] [[1]] [[0]] [[0]] [1]

이중 대괄호로 표시된 것처럼 Mask 비트가 1인 위치는 Data 필드의 값으로 덮어써지고, Mask 비트가 0인 위치는 원래 Read 값이 그대로 유지된다.

🪡 Read-Modify-Write Command

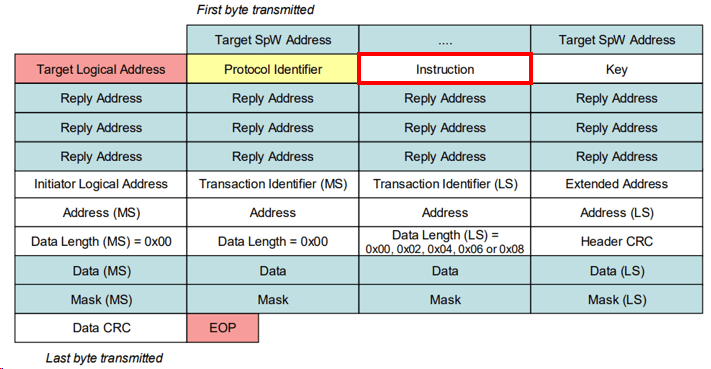

Instruction

RMW의 Instruction 필드는 모든 값이 고정되어 있다.

• Packet Type: 01=Command
• Write/Read=0: Read 명령과 동일하게 clear 상태로 설정한다.
• Verify=yes: RMW를 일반 Read 명령과 구분짓는다.
• Reply=yes: 해당 주소에 원래 들어있던 값을 반환받는다.
• Increment=yes: 여러 바이트에 걸쳐 RMW가 적용될 경우 주소가 자동으로 증가한다.

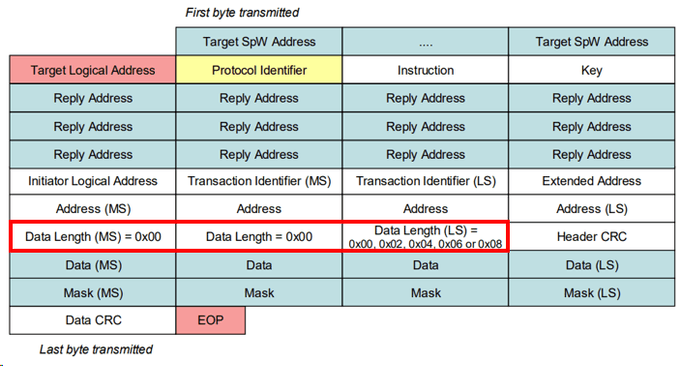

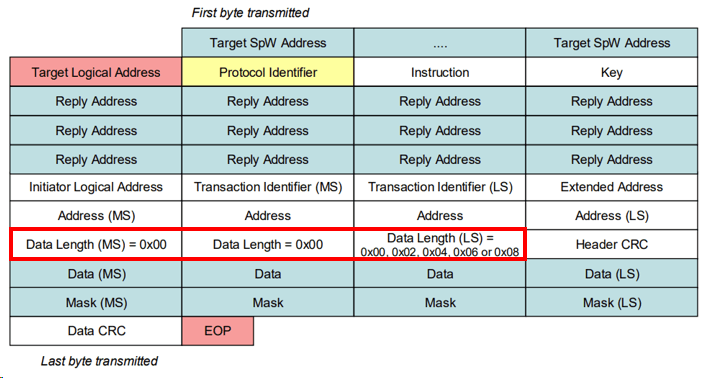

Data Length

RMW의 Data Length 필드는 Data 필드와 Mask 필드의 길이를 합한 값을 가진다. 예를 들어 2바이트 워드를 RMW하는 경우 Data 2바이트 + Mask 2바이트로 Data Length는 0x04가 된다.

최대 4바이트를 수정할 수 있으므로 Data Length는 0x00, 0x02, 0x04, 0x06, 0x08 중 하나의 값만 가지게 된다.

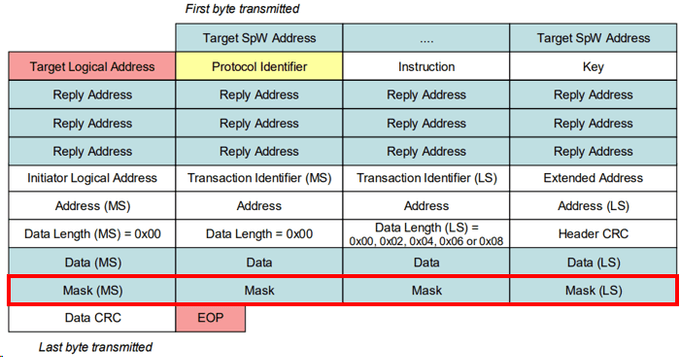

Mask

앞에서 설명한 것과 같이 메모리에 실제로 어떤 값을 써넣을지 결정하는 데 사용된다. Data와 조합하는 방식은 다음과 같다.

Written Data = (Mask AND Command_Data) OR (NOT Mask AND Read_Data)

다만 Read 값과 Mask, Data를 조합하는 구체적인 방식 자체는 규격에서 강제하지 않고 target 쪽 애플리케이션의 구현에 맡겨져 있다. 위 방식은 하나의 예시일 뿐이며, target에 따라 test-and-set과 같은 다른 조합 방식을 구현할 수도 있다.

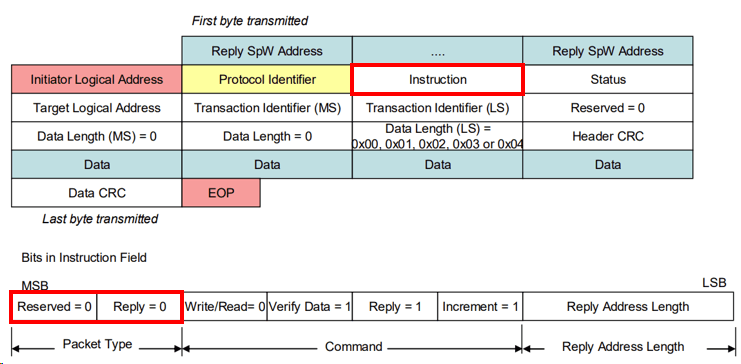

👌🏻 Read-Modify-Write Reply

RMW Reply에는 Modify하기 전 Read 값이 함께 실려서 반환된다. Initiator는 이 값을 통해 수정 전 레지스터 상태도 같이 확인할 수 있다.

Instruction

• Packet Type: 00=Reply

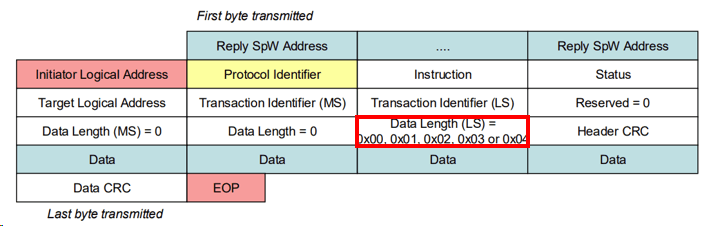

Data Length

Command에서는 Data와 Mask를 모두 보내기 때문에 그 둘을 합한 값이지만, Reply에서는 Data만 담겨 있으므로 0x00 ~ 0x04의 값을 가진다.

✨ 마치며

RMAP이 RMW를 효과적으로 지원하지만, 실제 자주 사용되는 것은 Write/Read Command인 것 같다. 매뉴얼을 살펴보면 RMW를 제외하고 구현하는 것도 지원된다고 적혀 있으니, 만약 공식 스펙을 바탕으로 IP를 만든다면 상황에 맞게 선택해 구현하는 것도 가능해 보인다.

SpaceWire의 상위 프로토콜로는 CCSDS packet transfer protocol이 또 있다. 기회가 된다면 이 프로토콜도 공부하여 다뤄 보고 싶다.
