[cFS] cFS를 OpenC3 COSMOS와 함께 활용하기

🚀 들어가며

cFS와 지상국이 통신할 수 있도록 하는 시스템이 cFS-GroundSystem 외에도 더 있는데, 가장 대표적인 것이 OpenC3의 COSMOS 소프트웨어이다.

COSMOS 공식 문서에서 cFS Integration 가이드를 제공하는데다, 최신 브랜치를 보니 COSMOS를 공식 cFS Tool로 포함하려는 움직임이 보이고 있어 함께 다뤄보려 한다.

참고자료

• COSMOS Getting Started ― Installation (클릭)
• COSMOS Guides ― COSMOS and NASA cFS (클릭)
• Github ― nasa/cfs-cosmos-plugin (클릭)

🪐 COSMOS 설치

COSMOS 실습 또한 이전 cFS와 마찬가지로 WSL 환경에서 진행할 텐데, 먼저 Docker 및 Docker Compose가 미리 설치되어 있어야 한다. 도커 설치 관련해서는 다음 링크를 참고하면 된다.

리눅스의 경우 Docker Desktop은 설치하지 말라고 명시되어 있으니 주의해야 한다.

• Install Docker Engine on Ubuntu
• Overview of installing Docker Compose

Github에서 클론해오기

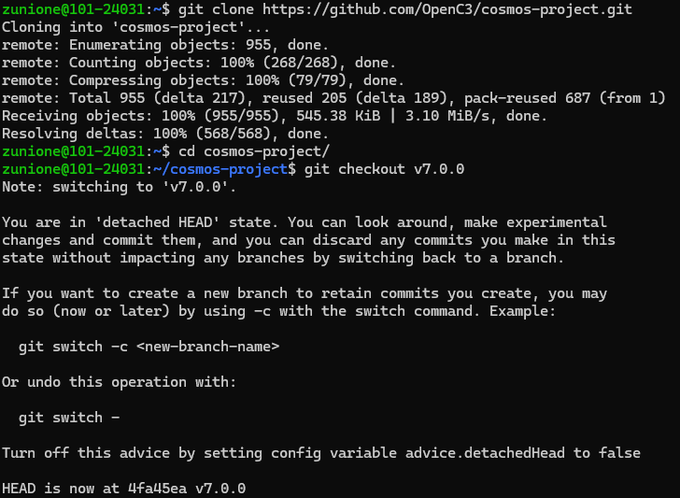

원하는 위치에 COSMOS Repo를 클론하고 체크아웃한다. 이 포스트에서는 현 시점 최신 안정 릴리즈인 v7.0.1로 진행할 예정이다.

git clone https://github.com/OpenC3/cosmos-project.git
cd cosmos-project
git checkout v7.0.0

compose.yaml 포트 설정

COSMOS를 도커 위에서 실행하려면 openc3.sh shell script를 run 옵션과 함께 돌려주면 된다. 그런데 우리는 cFS와 결합해서 사용할 것이기 때문에, 약간 더 설정이 필요하다.

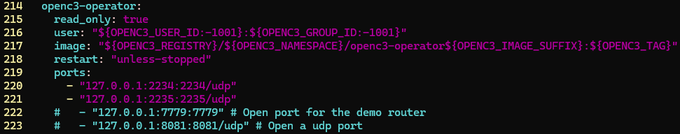

cFS 텔레메트리 구독을 위해 UDP 포트를 열어준다. compose.yaml 파일의 openc3-operator 필드에 포트 바인딩을 추가하면 된다.

~/cosmos-project$ vi compose.yaml

특별히 NASA 공식 플러그인은 cFS를 두 개의 인스턴스(CFS-1, CFS-2) 로 운용하는 것을 전제로 한다. 각 인스턴스의 포트 구성은 다음과 같다. 우리는 TM 포트 두 개를 추가한다.

openc3-operator:
  ports:
    - "127.0.0.1:2234:2234/udp"
    - "127.0.0.1:2235:2235/udp"

🎆 COSMOS 실행

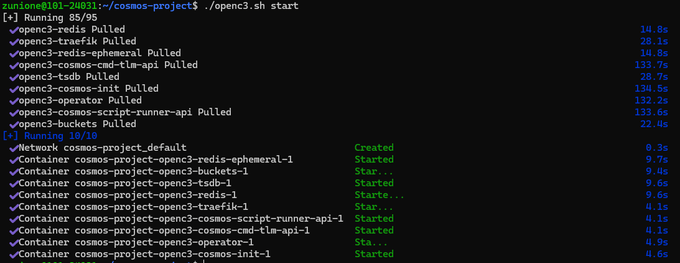

변경된 사항을 포함해 컨테이너를 빌드하고 COSMOS를 실행한다.

./openc3.sh start

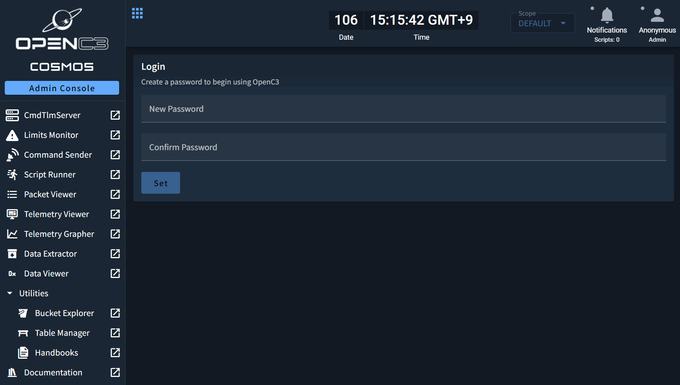

이후 http://localhost:2900/로 접속하면 다음과 같이 브라우저 내에서 대시보드 콘솔을 확인할 수 있다. 여기서 비밀번호를 설정해주면 된다.

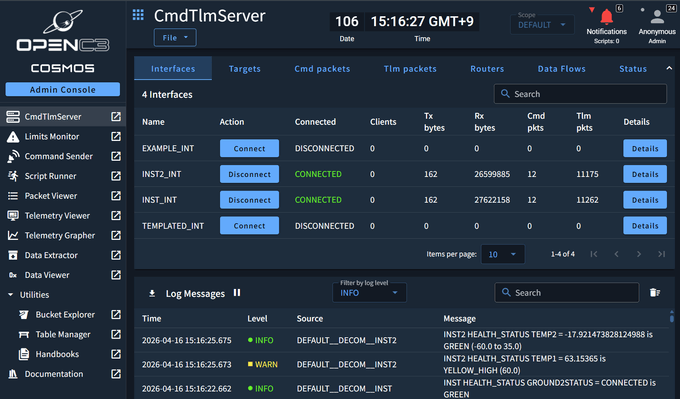

그러면 이제 실제 패킷이 오고가는 걸 대시보드에서 확인할 수 있다. 🪄

도커 컨테이너 및 COSMOS 프로그램을 종료하고 싶다면 같은 셸 스크립트에 stop 인자를 주어 실행한다. stop 명령어는 컨테이너와 내부 데이터를 삭제하지 않으며, 언제나 다시 start으로 재개할 수 있다.

./openc3.sh stop   # stop
./openc3.sh start  # resume

⛵ cFS를 Docker Container로서 실행하기

이전 포스트를 실습했다면 클론해놓은 cFS 디렉토리에서 그대로 진행하면 되고, 실습하지 않았다면 상위 디렉토리로 가서 cFS를 불러온다.

⚠️주의⚠️: 이전에 남아 있던 cFS를 사용한다면, build 디렉토리를 꼭 삭제해 주어야 한다.

git clone https://github.com/nasa/cFS.git
cd cFS
rm -rf build
git checkout v7.0.1

이제 cFS 내부에 Dockerfile을 추가해 빌드 시 도커 컨테이너가 생성되게 한다.

vi Dockerfile

내용은 다음과 같다.

FROM ubuntu:25.04 AS builder

ARG DEBIAN_FRONTEND=noninteractive
ARG SIMULATION=native
ENV SIMULATION=${SIMULATION}
ARG BUILDTYPE=debug
ENV BUILDTYPE=${BUILDTYPE}
ARG OMIT_DEPRECATED=true
ENV OMIT_DEPRECATED=${OMIT_DEPRECATED}

RUN \
  apt-get update && \
  apt-get -y upgrade && \
  apt-get install -y build-essential git cmake && \
  rm -rf /var/lib/apt/lists/*

WORKDIR /cFS
COPY . .

RUN git submodule init \
  && git submodule update

RUN make native_std.prep
RUN native_std.install

FROM ubuntu:25.04
COPY --from=builder /cFS/build-native_std /cFS/build-native_std
WORKDIR /cFS/build-native_std/exe/cpu1
ENTRYPOINT [ "./core-cpu1" ]

이제 도커 명령어를 실행해 cFS를 시작한다.

docker build -t cfs .

# CFS-1: 명령 수신 포트만 바인딩
docker run -d \
  --cap-add CAP_SYS_RESOURCE \
  --net=cosmos-project_default \
  --name cfs-1 \
  -p 1234:1234/udp \
  cfs

# CFS-2: 명령 수신 포트만 바인딩
docker run -d \
  --cap-add CAP_SYS_RESOURCE \
  --net=cosmos-project_default \
  --name cfs-2 \
  -p 1235:1235/udp \
  cfs

🔌 NASA cFS COSMOS 플러그인

호스트에 cFS 빌드 트리 준비

cfs-cosmos-plugin의 make gem은 호스트 파일시스템에서 cFS의 cmake 빌드 디렉토리를 찾는다.

앞서 Dockerfile로 빌드한 결과물은 도커 이미지 내부에만 존재하고 우리의 로컬 파일 시스템에는 반영되지 않으므로, 별도로 한 번 더 빌드를 거쳐야 한다.

cd ~/cFS
git checkout v7.0.1 # Just to be sure
git submodule init
git submodule update
make native_std.prep
make native_std.install

플러그인 클론 및 빌드

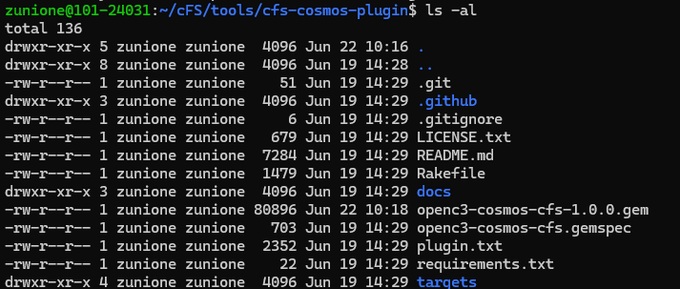

파일 트리 생성이 완료되었다면 NASA cFS 팀이 공식 배포하는 플러그인을 클론한다. cFS/tools에 cfs-cosmos-plugin 서브모듈이 있지만, 우리는 cFS 자체를 도커로 실행했기 때문에 해당 서브모듈을 사용할 수 없다.

cd ..  # move to parent directory (alongside cosmos-project and cFS)
git clone https://github.com/nasa/cfs-cosmos-plugin.git
cd cfs-cosmos-plugin
git checkout v7.0.1

빌드 버전은 자유롭게 지정할 수 있다.

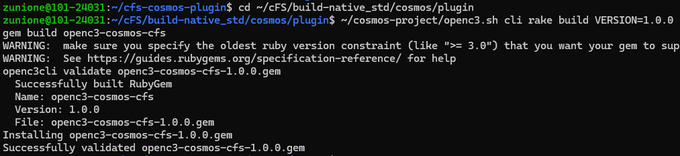

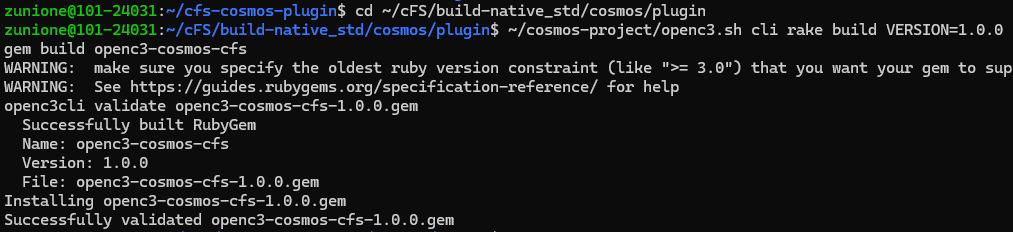

make gem O=~/cFS/build-native_std/
cd ~/cFS/build-native_std/cosmos/plugin

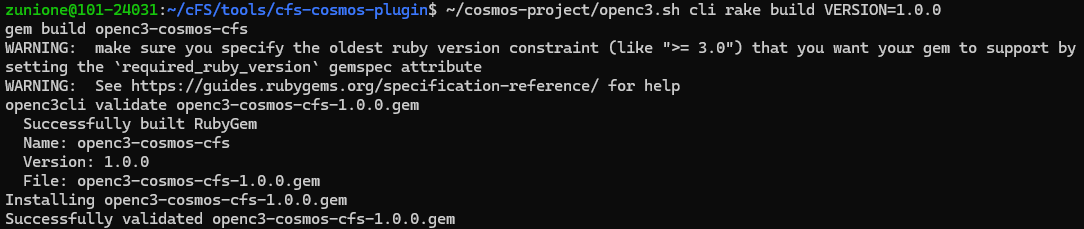

~/cosmos-project/openc3.sh cli rake build VERSION=1.0.0

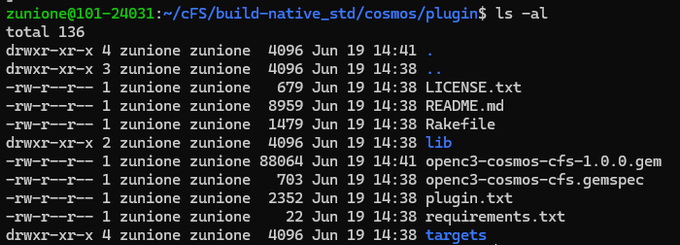

빌드 완료 시 openc3-cosmos-cfs-1.0.0.gem 파일이 생성된다.

이 파일을 꼭 로컬로 다운받아 주어야 한다.

cp openc3-cosmos-cfs-1.0.0.gem /mnt/c/${your_dir}

컨테이너 IP 확인

플러그인 설치 시 각 컨테이너의 IP 주소를 입력해야 한다. 아래 명령어로 확인한다.

docker network inspect cosmos-project_default

출력 결과의 Containers 섹션에서 각 컨테이너의 IPv4Address를 메모한다. 예시는 다음과 같다.

"cfs-1":              "172.18.0.10/16"
"cfs-2":              "172.18.0.11/16"
"cosmos-project-openc3-operator-1":    "172.18.0.9/16"

플러그인 설치

이제 아까 다운받은 플러그인을 COSMOS에 설치할 차례이다.

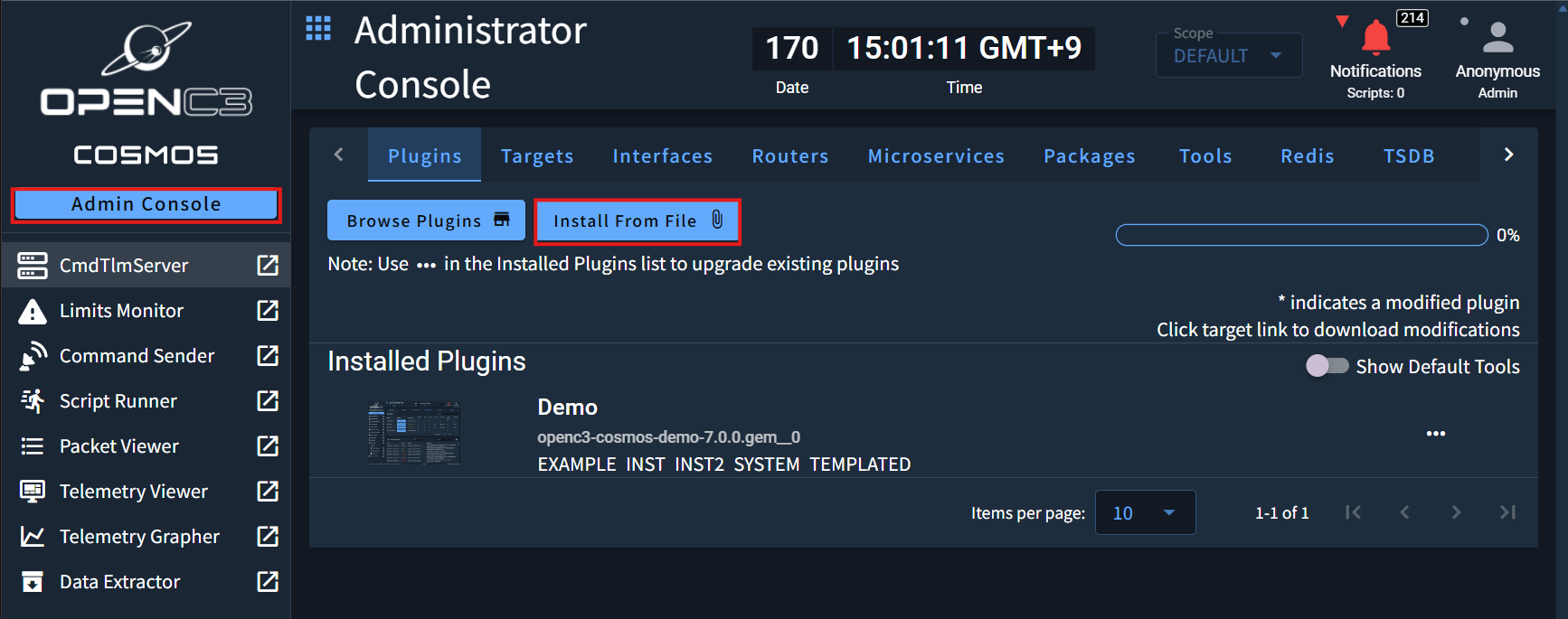

브라우저에서 http://localhost:2900/tools/admin 으로 접속한다.

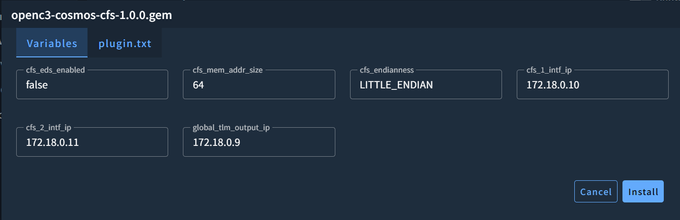

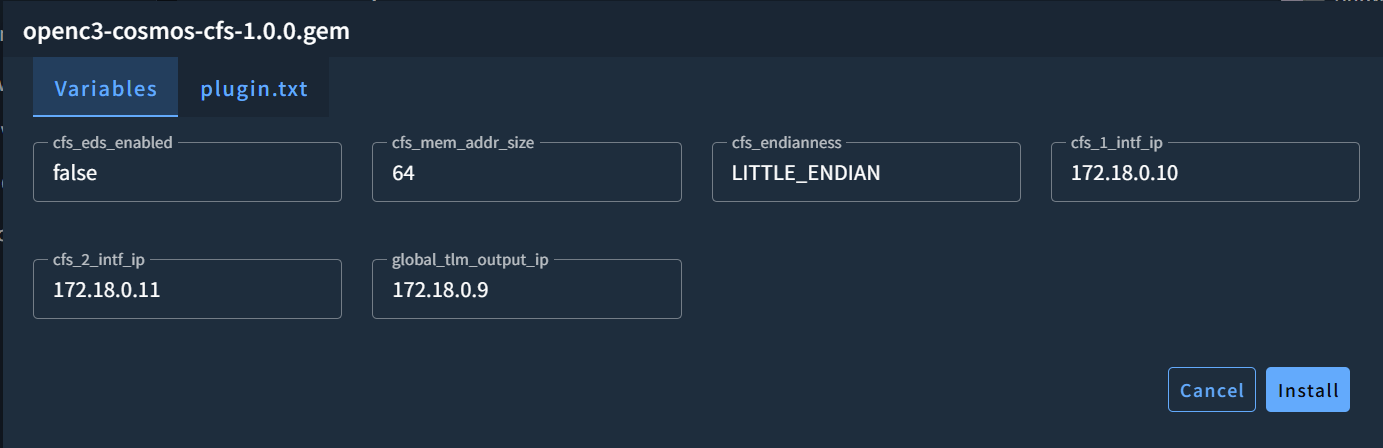

Administrator Console의 Plugins 탭에서 'Install Rrom File' 버튼을 클릭하고 다운받아 놓았던 .gem 파일을 선택한 뒤, 아래 파라미터를 상황에 맞게 입력하고 Install 버튼을 누른다.

📡 텔레메트리 활성화 및 확인

텔레메트리 활성화

플러그인을 설치해도 cFS는 곧바로 텔레메트리를 전송하지 않는다. TO_LAB 앱에 활성화 커맨드를 보내야 전송이 시작된다.

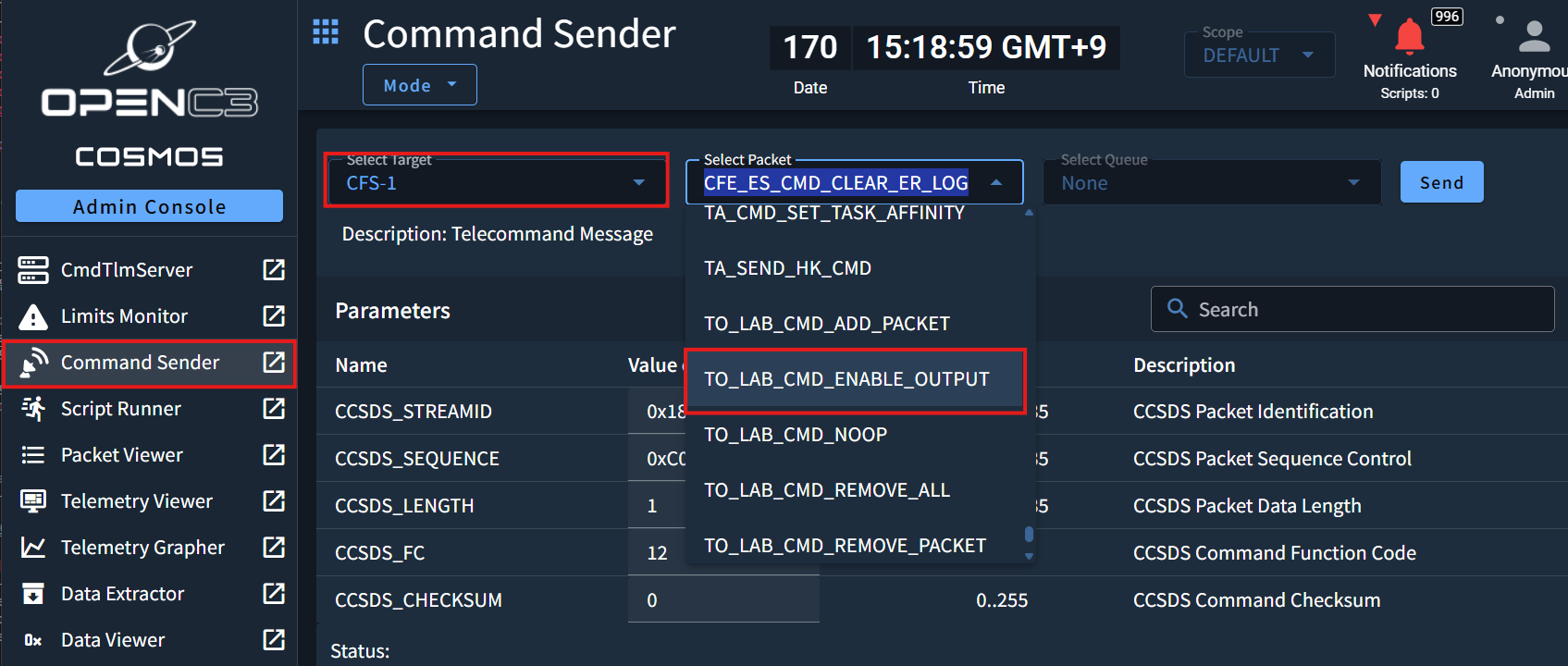

Command Sender(http://localhost:2900/tools/cmdsender)를 열고, Target을 CFS-1 또는 CFS-2로 선택한 뒤 TO_LAB_CMD_ENABLE_OUTPUT 커맨드를 전송한다.

커맨드를 수신한 cFS 인스턴스는 global_tlm_output_ip로 지정된 COSMOS operator 컨테이너를 향해 텔레메트리 전송을 시작한다.

텔레메트리 확인

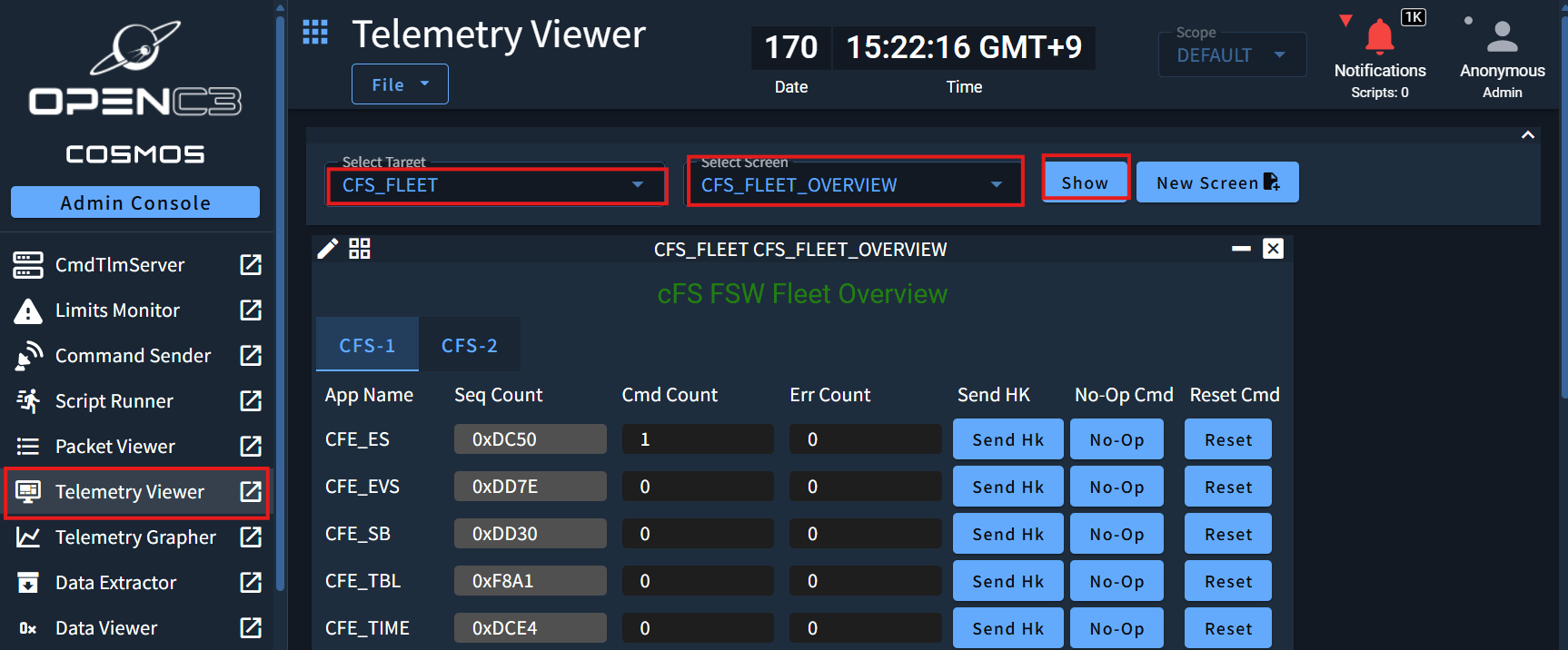

Telemetry Viewer를 열고, Target CFS_FLEET, Screen CFS_FLEET_OVERVIEW를 선택하면 CFS-1과 CFS-2의 Housekeeping 텔레메트리를 한 화면에서 함께 확인할 수 있다.

각 앱 우측의 버튼으로 간단한 커맨드 전송도 가능하다.

✨ 마치며

NASA cFS 팀이 직접 제공하는 공식 COSMOS 플러그인을 활용하면, 플러그인을 처음부터 직접 작성하는 것보다 훨씬 완성도 높은 TM/TC 인터페이스를 빠르게 구성할 수 있다. 특히 두 인스턴스를 동시에 운용하는 CFS_FLEET 구성은 실제 위성 운용 시나리오를 실습하기에도 좋은 구성이다.

실습이 끝났다면 반드시 다음 명령어로 도커 컨테이너를 중단할 것을 권장한다.

docker stop cfs-1
docker stop cfs-2
./openc3.sh stop

컨테이너 내에서 끊임없이 패킷을 수신하기 때문에 가상 디스크의 크기가 몇백 GB에 육박하게 늘어날 수 있다.

이 경우 컨테이너를 모두 내리고 디스크를 정리하고 압축해야 하는데, 그 과정이 번거롭기 때문에 미리 방지하는 것을 추천한다.
